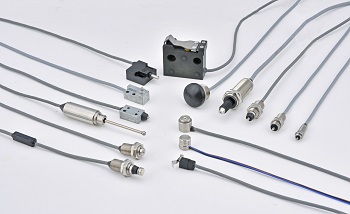

高精度接触式传感器

特点

  • 采用无接触检测电路,工作稳定,能够长期反复使用
  • 重复定位精度高
  • 使用寿命 5000 万次以上
  • 非常小的操作力规格也可触发信号
  • 采用操作杆与检测电路隔离的结构,适用于工况复杂的恶劣环境

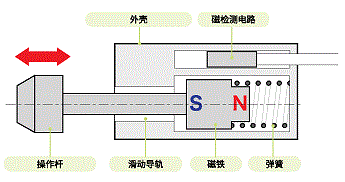

原理

  • 接触式传感器是通过推动操作杆的力挪动磁铁,磁检测电路捕捉到磁信号后进行ON 或者 OFF 工作。

原理


●注意事项:推动操作杆时,请不要超过规定的行程,容易损坏。

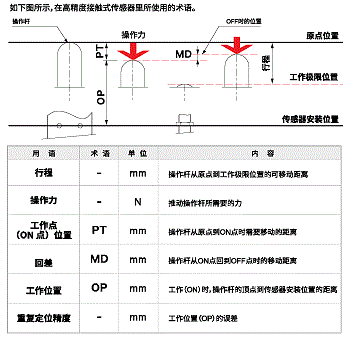

用语说明


用语说明

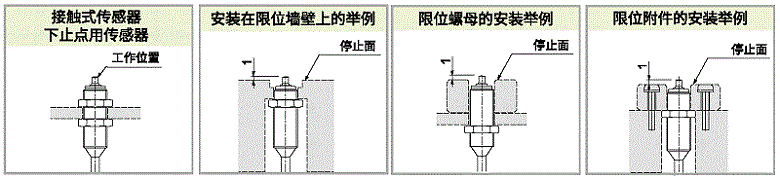

螺纹型传感器的使用举例


使用举例

!警告
  • 如果能够预测出由于传感器故障等原因导致的事故,请采取设置双重电路等安全对策。
  • 严禁改造传感器。
  • 使用起搏器等物品的人士请距离产品 1 米以上,起搏器可能会因强磁铁的磁性引发误动作。
  • 请避免在有强烈振动或者冲击的场所使用。
  • 在下述场所使用时,请采取充分的屏蔽对策。
    1. 产生大电流或者强磁场的场所
    2. 因静电等因素而产生干扰的场所
    3. 产生或者飞散铁粉等磁性体粉尘的场所
  • 如果要在水或者油的环境下使用产品的话,请咨询我公司销售部。
  • 请不要强行拉伸、挤压电线,会导致传感器导通不良。( 传感器主体电线出口处的最小弯曲半径为 R7)
■筆記
  • 请严格按照接线图正确接线,绝对不要将电源接反,否则会导致传感器损坏。
  • 驱动继电器时,请并联反向连接二极管。
